10. válcování
Válcování je technologický způsob, který se používá hlavně
k přípravě
fólií a podlahovin, koženek, k nanášení polymerů, k míchání,
drcení, atd. Intenzitu válcování ovlivňuje mezera mezi válci a
rozdíl v obvodových rychlostech válců – skluz. Každým
dalším průchodem materiálu mezi dvojicí válců se zlepšuje
kvalita prohnětení a kvalita povrchu. Poměry mezi válci jsou
ukázány na obrázku.

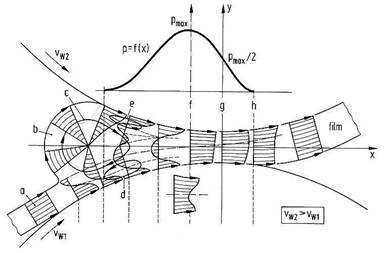

Tlakové poměry ve štěrbině mezi válci
Postup výroby je např. následující:
plast (PVC), který se připraví mícháním, se zželatinuje při
teplotě kolem 170 oC v hnětacím nebo
vytlačovacím stroji. Zplastikovaná směs potom přichází na
dvouválec, kde se promíchává vlivem nestejné obvodové
rychlosti válců, které jsou vytápěné. Odtud hmota odchází na
válcovací linku (kalandr).
Válcováním se zpracovávají materiály,
jako PVC a jeho kopolymery, HDPE, LDPE, apod.
Válcovací stroje pro jednotlivé technologické procesy nepracují samostatně, ale
jsou vybaveny obslužnými zařízeními, které vykonávají přípravné
procesy (viz. kap. 3), ale i zařízeními, které vykonávají
doplňkové procesy (chlazení, desénování, dloužení,
potiskování, ořezávání, apod.).

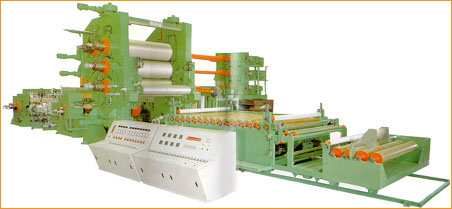

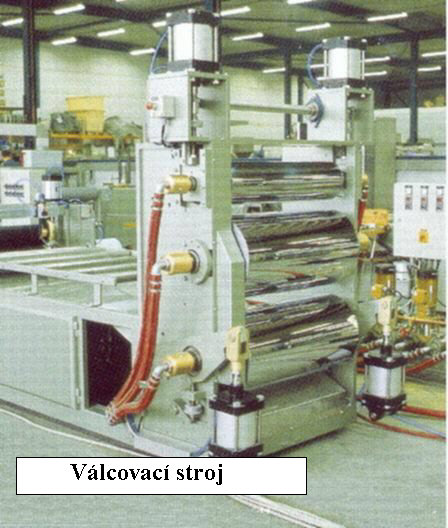

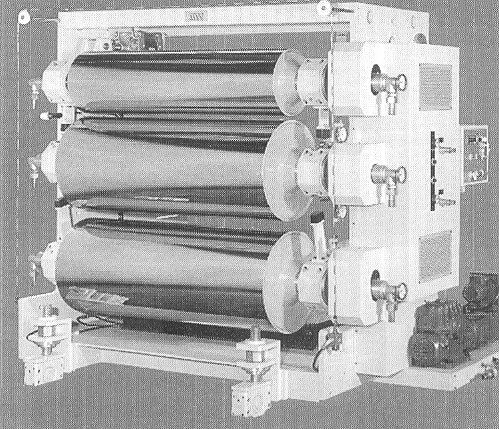

Válcovací stroje
se kromě podle počtu válců dělí i podle
technologických způsobů výroby. Dvouválce se obvykle používají
ke zdvojování fólií, tříválce k nánosování textilu a ke
zpracování kaučuků, čtyřválce ke zpracování měkčeného PVC,
k nanášení vrstev, apod.
V dalším textu budou ukázány pouze některé příklady
válcovacích linek včetně obslužných zařízení, neboť množství
linek je vysoké a nelze je zde všechny uvádět.
Technologický proces je patrný z
následujících obrázků. Na obrázku nahoře je linka na fólie z
měkčeného PVC, na obrázku dole je linka na nanášení polymerní
fólie na podložku.

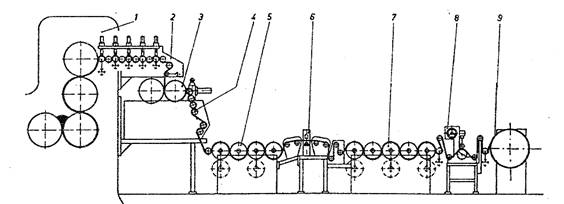

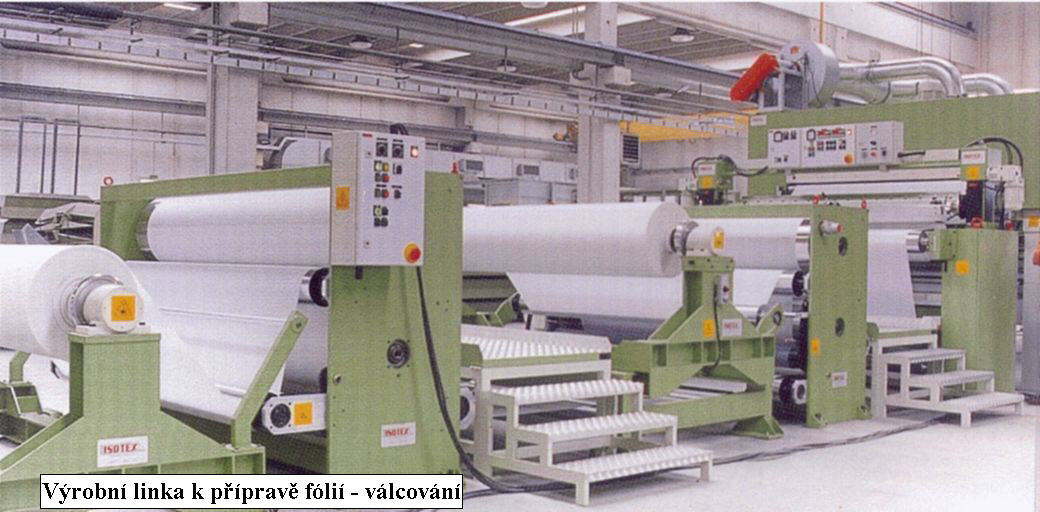

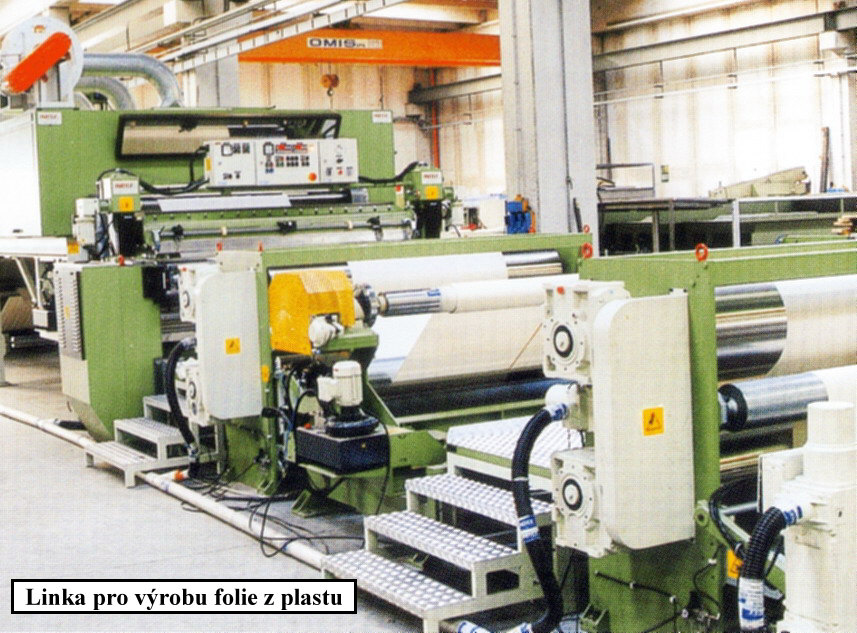

Linka pro válcování fólií z měkčeného PVC
1- čtyřválcový kalandr, 2 – válečkový odtah, 3 - desénovací válce, 4 – odtah,
5 – temperace, 6 – měření tloušťky, 7 – chlazení, 8 – ořezávání okrajů, 9 - navíjení

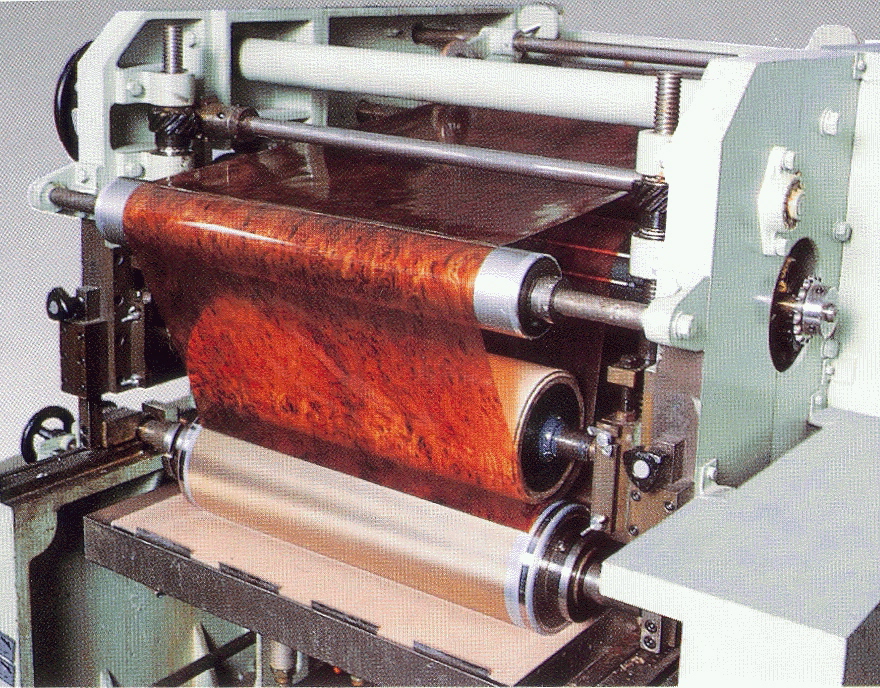

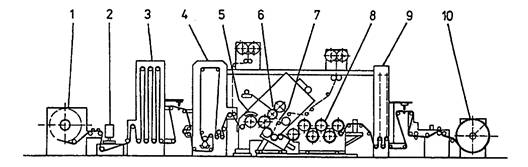

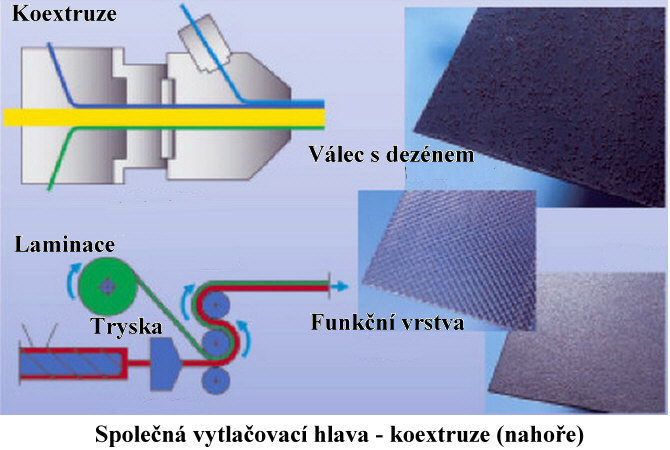

Linka pro nanášení polymerní fólie na podložku
1- odvíjení textilu, 2 – spojování textilu, např. lepením, 3 - vyrovnávání textilu,
4 – nanášení spojovacího materiálu, 5 – předhřev textilu, 6 – tříválcový kalandr,
7 – desénovací válce, 8 – chlazení, 9 – vyrovnávání, 10 - navíjení
Průchodem materiálu mezi
válci vznikají v mezeře síly, které způsobují
prohnutí válců, které není rozměrově nijak velké (setiny až
desetiny mm). Výrobek je pak uprostřed tlustší, než na okrajích,
což s sebou nese problémy při dalším zpracování. Pro odstranění
prohnutí válců se používá klenutí válců (broušení povrchu
válců), křížení os válců a protiprohnutí (protimoment)
válců .
Průhyb válců podle materiálu válce
1 – ocel, 2 – odlévané válce, 3 – tvrzená litina

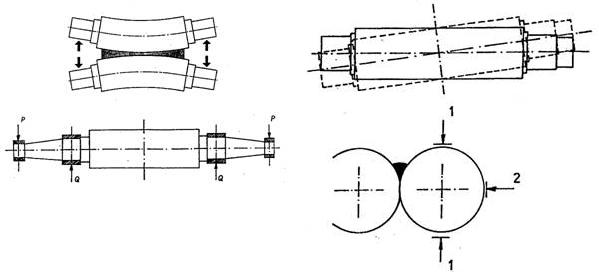

Kompenzace prohnutí válců protiprohnutím (vlevo) a křížením (vpravo)
